Изготовление фундамента откатных ворот

Поготовка фундамента для откатных ворот

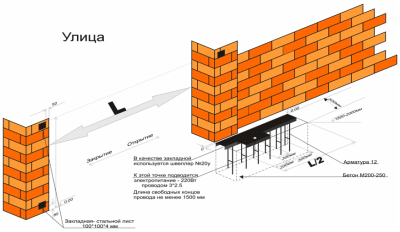

Схема изготовления фундамента для откатных ворот

Залогом успешной и правильной установки ворот является самонесущий бетонный фундамент. Практически все возможные риски с эксплуатацией ворот, а так же непоправимые нарушения работы связаны с фундаментом.

Прочитайте и постарайтесь выполнить основные требования к изготовлению бетонного основания ворот. Это позволит вам обеспечить долгую и безупречную работу всей откатной системы, включая системы автоматики.

  1. Глубина заливки фундамента настоятельно рекомендуется не менее 1800 мм. Это общепринятая глубина промерзания грунта в московском регионе. Менее глубокие фундаменты, как правило, смещаются и выпирают наверх при весенних паводках и размораживании почвы. Нарушаются все регулировки хода ворот. Исправить такие нарушения или переделать фундамент практически невозможно.
  2. Длина фундамента и длина закладываемого в него швеллера определяется длиной рабочей части полотна ворот (шириной проёма) в сочетании с расчётным весом всех ворот в сборе. Обычно длина фундамента равна половине ширины проёма L/2. Допускается сделать длину фундамента и меньше, до 35 – 40% от ширины проёма L. Но в этом случае необходимы консультации специалиста, который произведёт все необходимые расчёты исходя из размеров и веса ваших ворот. Правильно рассчитанная длина фундамента позволяет обеспечить минимальный необходимый разнос роликовых тележек. Если он окажется недостаточным, направляющая балка будет подвержена значительным не расчётным нагрузкам и может получить критические остаточные деформации при движении ворот. Исправить такую ситуацию невозможно без переделки фундамента.
  3. Установочное положение фундамента и швеллера – должно полностью соответствовать размерам на приведённой нами схеме. Верхняя часть швеллера должна совпадать с имеющимся (предполагаемым) уровнем покрытия в зоне проёма. Это позволит точно просчитать высоту верхнего края ворот и при установке не нарушить этой расчётной величины. Если фундамент по факту будет изготовлен выше или ниже условленной нулевой отметки, то ворота в установленном виде окажутся по высоте выше или ниже желаемого уровня.

    Важно обеспечить горизонтальное положение закладываемому швеллеру, строго по уровню.

    Если швеллер будет заложен по длине не горизонтально, то и вся створка ворот будет иметь соответствующий наклон после установки. Кроме того, этот наклон очень плохо скажется на работе автоматики.

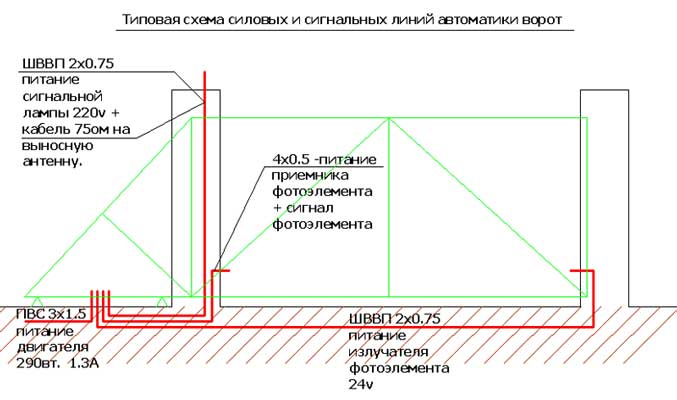

Схема электропроводки для установки электропривода ворот

>Схема электропроводки для установки электропривода ворот
