Установочные размеры ворот CLASSIC

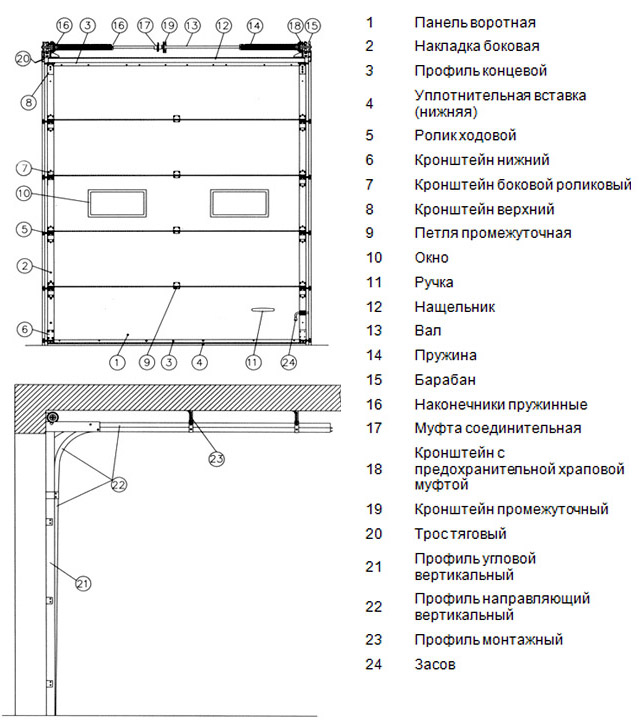

Компоновочная схема ворот

В стандартную комплектацию входит:

  • пружинный засов;
  • двухсторонняя ручка для подъёма ворот;
  • канат для ручного подъёма ворот;
  • система подвеса горизонтальных направляющих;
  • комплект оцинкованного крепежа, необходимого для сборки ворот.

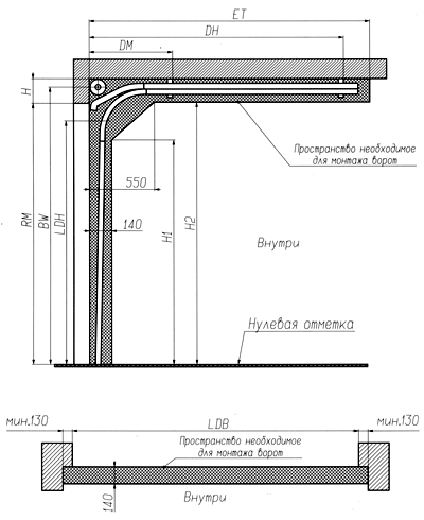

Стандартный тип монтажа

* — При установке усиливающего кронштейна снаружи боковой стойки секционных ворот, минимальный размер бокового пространства равен 140 мм

Параметр Наименование Расчётная формула или значение
H, мм Высота перемычки min 210
ET, мм Глубина вхождения ворот внутрь помещения RM + 445
DH, мм Координата точки подвешивания RM + 175
H1, мм Размер ограничивающий рабочую зону RM — 300
H2, мм Размер ограничивающий рабочую зону RM — 40
BW, мм Высота до оси вала RM + 160
LDH, мм Высота проезда в свету При открывании ворот вручную RM — 150
При использовании электропривода RM — 50

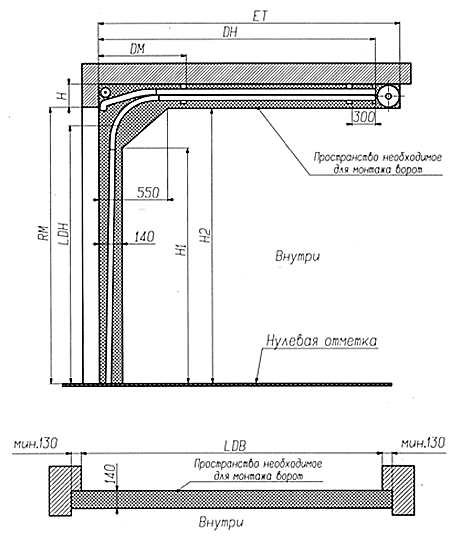

Низкий тип монтажа

Параметр Наименование Расчётная формула или значение
H, мм Высота перемычки При открывании ворот вручную min 105
При использовании электропривода min 130
ET, мм Глубина вхождения ворот внутрь помещения RM + 580
DH, мм Координата точки подвешивания 700
H1, мм Размер ограничивающий рабочую зону RM — 435
H2, мм Размер ограничивающий рабочую зону RM — 95
LDH, мм Высота проезда в свету При открывании ворот вручную RM — 195
H, мм Высота перемычки При использовании электропривода RM — 125
При открывании ворот вручную min 105

ВАЖНО! При подборе секционных ворот обратите внимание, что ключевым условием, позволяющим установить ворота, является наличие притолоки. Оптимальными являются её размеры H от 210 мм до 500 мм – это стандартный монтаж. Минимальный возможный размер притолоки составляет 130мм – это низкий тип монтажа. При более низких притолоках, менее > 130мм установить ворота крайне сложно или невозможно. Для решения этой проблемы созданы ворота серии СТАНДАРТ, оснащённые пружинами растяжения, что позволяет их устанавливать при наличии притолоки всего 100мм.
